Самодельная окучник для трактора своими руками

окучник

Для того чтобы максимально упростить и облегчить технологию выращивания картофеля, желательно сделать окучник своими руками. Он очень необходим в хозяйстве, так как картофель с давних пор является основой нашего пищевого рациона. Это нехитрое сельскохозяйственное приспособление способно оказать большую помощь садоводам-огородникам.

Окучник для выращивания картофеля

Окучник необходим для упрощения процедуры выращивания картофеля.

Своевременное и качественное окучивание является непременным условием для получения высокого урожая. Семена картофеля после присыпки толстым слоем земли могут развиваться в наиболее благоприятных условиях. Ранее окучивание на огородах и дачах выполнялось исключительно вручную во время прополки. Сейчас благодаря наличию мотоблоков этот процесс значительно упростился и занимает гораздо меньше времени.

Кроме своего прямого предназначения окучиватель можно применять для борьбы с сорняками, а листерная конструкция может успешно использоваться при посадке картофеля и других рядковых культур. Для работы в полевых условиях существуют культиваторы с большой шириной захвата, агрегатируемые с тракторами. На небольших земельных участках получили широкое применение окучники под мотоблоки или же ручные варианты сельскохозяйственных машин.

Принцип работы окучников

Работа окучником

Окучник позволяет прокапывать борозду нужной глубины с отвалом чернозема по обе стороны.

По степени своей важности при обработке картофельных плантаций окучник занимает второе место после плуга. Конструкция его рабочего корпуса позволяет прокапывать борозду необходимой глубины с отвалом чернозема по обе стороны от нее. При посадке канавку необходимо делать больше, так как картофелю нужен толстый слой земли сверху. Затем равномерно укладываются клубни и рядок засыпается. Во время окучивания большое заглубление обеспечивать необязательно, что значительно уменьшает нагрузку на двигатель мотоблока.

Борьба с сорняками будет происходить как между рядками, так и по самому картофелю. Рабочие органы окучника, срезая землю в междурядном пространстве, одновременно выполнят его прополку, а земля, которую крылья-отвалы подадут на рядок, полностью засыпет сельхозкультуру и сорную растительность. Если для картофеля это только во благо, то для нежелательных растений – гарантированное уничтожение.

Вернуться к оглавлению

Разновидности окучников и их особенности

Существующие окучники по особенностям конструкции и технологии применения можно разделить на несколько категорий:

  1. Листерный (наральниковый) окучник.
  2. Наральниковый окучник с регулируемой шириной захвата.
  3. Дисковый окучник.
  4. Окучник с рабочими органами пропеллерного типа.
Дисковый окучник

Дисковый окучник своей эффективности превосходит листерные и регулируемые образцы.

Листерный (наральниковый) окучник. Это самый простой и бюджетный представитель в своем классе сельскохозяйственной техники. Его основной особенностью является постоянная ширина захвата рабочего органа. Окучник изготавливается в виде двух изогнутых крыльев, соединенных в передней части и разведенных в стороны сзади. Расстояние между оконечностями отвалов задает постоянную ширину захвата при работе. Простота конструкции позволяет выпускать сравнительно легкие рабочие органы, обладающие при этом достаточной прочностью. Отсутствие механизма регулировки положительно сказывается на стоимости изделия и снижает вероятность поломок при воздействии рабочих нагрузок.

К основным недостаткам можно отнести необходимость учета ширины захвата агрегата при посадке. Картофель очень требователен к беспрепятственному доступу кислорода. В полевых условиях междурядье для него принимается в размере 70 см. На дачных и огородных участках от 50 до 60 см. При этом рабочий захват окучника не превышает 30 см.

Стойки рабочих корпусов изготавливаются из тонкостенного метала. Такое инженерное решение является одним из вариантов защиты мотоблока от перегрузки. Даже в тех случаях, когда его мощность не превышает 3,5 л. с. а вес 30 кг, при возникновении сверхнормативной нагрузки стойка согнется и не допустит поломку.

В последнее время широкое распространение получили окучники с обтекаемой формой рабочей поверхности. Подобное новшество значительно снижает нагрузку на двигатель мотоблока и не провоцирует излишнее высушивание почвы.

Наральниковый окучник с регулируемой шириной захвата. На данный момент является одним из самых востребованных. Наличие механизма регулировки позволяет изменять расстояние между окончаниями крыльев-отвалов. Такое техническое решение дает возможность настроить агрегат на работу под любое междурядье. Но при этом необходимо учитывать целый ряд существенных недостатков.

Листерный окучник

Основной особенностью листерного окучника является неизменная ширина захвата рабочего органа.

Во время движения в рабочем положении часть грунта будет осыпаться обратно в борозду после прохождения корпуса. Управление таким агрегатом потребует больших физических усилий и станет причиной быстрого уставания. При увеличении расстояния между отвалами значительно возрастет нагрузка на мотоблок. Исходя из этого, для использования подобного сельскохозяйственного орудия понадобится техника мощностью не менее 4 л. с. и весом более 30 кг. Кроме того, наличие механизма регулировки увеличивает вес конструкции и снижает ее надежность.

Дисковый окучник. По своей эффективности превосходит листерные и регулируемые образцы, но при этом имеет более высокую стоимость. Цена будет зависеть от следующих факторов:

  • размер диска и его толщина;
  • качество использованной стали;
  • наличие механизма регулирования;
  • применение подшипников либо втулок.

Такой окучник наиболее удачно сочетается с мотоблоками, имеющими не менее двух передач для движения вперед. Работа на пониженной скорости обеспечивает оптимальное использование мощности двигателя и незначительные усилия при управлении агрегатом в целом.

Окучник можно применять на всех стадиях роста и развития картофеля.

При покупке следует отдавать предпочтение моделям, изготовленным из высокопрочной легированной стали, с большими толстыми дисками, установленными на подшипники.

Окучник с рабочими органами пропеллерного типа. Такой агрегат имеет рабочие органы, устройство которых позволяет измельчить почву и уничтожить при этом сорняки. После этого размягченный грунт перебрасывается на рядок картофеля. Пропеллерные окучники следует использовать совместно с мотоблоками, имеющими не менее двух передач для движения вперед. Работа на первой передаче позволит выполнить рыхление и прополку. При включении второй будет также осуществляться окучивание.

Вернуться к оглавлению

Изготовление окучника своими руками

Схема дискового окучника

Схема дискового окучника.

Конструкция окучника любого типа не отличается особой сложностью и замысловатостью. Изготовление такого приспособления в домашних условиях является реальной задачей и позволит значительно сэкономить средства.

При производстве листерного окучника на первом этапе изготавливаются шаблоны для корпуса окучника. После этого подбирается листовой металл толщиной не менее 2 мм. По шаблонам вырезаются обе половинки корпуса и изгибаются до полного совпадения кривизны плоскостей. Заготовки совмещаются и подвергаются сварке не менее двух раз. Сварной шов следует зачищать болгаркой перед каждым проходом.

Затем переходят к изготовлению крыльев окучника. Для этого используют металл такой же толщины. Плоскости размечают, вырезают и изгибают по той же технологии. Крепление к корпусу возможно выполнить в двух вариантах на выбор. Крылья можно приварить или установить на болты. Второй вариант позволит выполнить замену поврежденной детали без резки металла.

При совместной работе с маломощным легким мотоблоком стойка корпуса изготавливается из трубы с небольшой толщиной стенки. Ее изгибают вперед в нижней части и приваривают к корпусу окучника. При необходимости, в верхней части стойки сверлят отверстия под установку крепежа.

Вернуться к оглавлению

Особенности сборки окучника с дисковыми рабочими органами

Рассмотрим окучник с дисковыми рабочими органами. Для того чтобы сборка самодельного окучника с дисковыми рабочими органами удалась, необходимо заранее подобрать два диска. В идеальном варианте они должны иметь выпуклую сферическую форму и толщину не менее 2 мм. Не менее важным условием является их одинаковый размер. Разные по диаметру диски приведут к тому, что мотоблок во время работы будет выворачиваться на сторону. Лучше всего использовать запчасти со старой сельхозтехники. Их можно снять с дисковой бороны, лущильника или, на худой конец, с сошников зерновой сеялки.

В последнем случае можно также разжиться подшипниками необходимого размера. Из толстостенной трубы изготавливают две стойки для установки рабочих органов. На нижних концах приваривают оси для крепления подшипников, работающих совместно с дисками. Конструкция окучника должна предусматривать регулировку под разные междурядья. С этой целью в качестве рамы необходимо использовать прочный металлический швеллер длиной 1,2 – 1,4 м, горизонтально закрепленный позади мотоблока.

Для установки стоек на раму понадобится два кронштейна, которые позволят менять угол атаки дисков во время работы. Их крепление к швеллеру производят с помощью пары скоб с резьбой на концах. Наличие такого крепежа позволит легко и быстро смещать стойки вдоль рамы и устанавливать при этом необходимую ширину захвата. Регулировка глубины хода дисков осуществляется путем поднятия или опускания стойки относительно кронштейна. Установка швеллера на подвеску мотоблока зависит от его марки и выполняется индивидуально.

Оцените статью:

1 звезда2 звезды3 звезды4 звезды5 звезд (Нет голосов)
Loading...

Похожие статьи

  • Главная
  • Разное

Источник: http://DizainLandshafta.ru/raznoe/okuchnik-svoimi-rukami.html



Рекомендуем посмотреть ещё:


Закрыть ... [X]

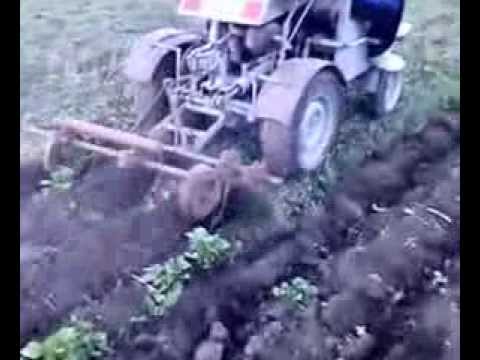

Испытание самодельных окучников, трактор т-25а, Видео, Смотреть онлайн - Маки связанные спицами
